پد و پیکاپ اسکنر چیست؟ | کاربرد پد و پیکاپ و سایر قطعات اسکنر

مقدمه

اسکنرها امروزه جزو حیاتی‌ترین تجهیزات اداری و سازمانی محسوب می‌شوند. هر دستگاه اسکنر از مجموعه‌ای از قطعات مکانیکی و الکترونیکی تشکیل شده است که هماهنگ با یکدیگر کار می‌کنند تا فرآیند دیجیتالی‌سازی اسناد به بهترین شکل انجام شود. از میان این قطعات، پد و پیکاپ اسکنر نقش کلیدی در کیفیت و سرعت کشش کاغذ دارند. بسیاری از خطاهای رایج در اسکن مانند چندبرگی، گیرکردن کاغذ یا لیز خوردن، ناشی از خرابی همین قطعات است.
در این مقاله، به صورت کامل به معرفی پد و پیکاپ اسکنر، کاربرد آن‌ها، سایر قطعات اسکنر، نکات مهم در تعمیر اسکنر و خدمات تخصصی شرکت پیشرو گستر پرگاس جنوب می‌پردازیم.

شناخت پد و پیکاپ اسکنر

پد (Pad) چیست؟

پد یک قطعه لاستیکی یا سیلیکونی کوچک است که در مسیر کاغذ قرار می‌گیرد. این قطعه وظیفه دارد مانع ورود همزمان چند برگه شود و در واقع مانند یک ترمز عمل می‌کند. اگر پد دچار سایش یا آلودگی شود، احتمال چندبرگی (Double-feed) افزایش می‌یابد.

پیکاپ رولر (Pickup Roller) چیست؟

پیکاپ رولر یک غلتک لاستیکی است که با اصطکاک سطح خود، اولین برگه را از دسته کاغذ جدا کرده و وارد مسیر تغذیه (ADF) می‌کند. هر بار که اسکنر شروع به کار می‌کند، اولین حرکت مربوط به همین پیکاپ رولر است.

تفاوت پد، پیکاپ و سپراتور

• پد: مانع چندبرگی

• پیکاپ رولر: کشش اولیه برگه

• سپراتور رولر: جداسازی و کنترل مسیر کاغذ

علائم خرابی

• اسکن چند برگه به طور همزمان

• ایجاد خطاهای Paper Jam

• صدای غیرعادی در زمان کشش کاغذ

کاربرد پد و پیکاپ در کیفیت و سرعت اسکن

اثر سایش بر عملکرد پد و پیکاپ اسکنر

هرچه تیراژ اسکن بالاتر برود، سطح پد و پیکاپ دچار خوردگی و برق‌افتادگی می‌شود. این موضوع باعث کاهش اصطکاک و در نتیجه بروز خطا می‌گردد.

کاهش هزینه تعمیرات اسکنر

تعویض به‌موقع این قطعات مصرفی می‌تواند جلوی خرابی‌های بزرگ‌تر و پرهزینه را بگیرد. برای مثال، اگر پد تعویض نشود، فشار بیش از حد به موتور تغذیه وارد شده و هزینه تعمیرات اسکنر بسیار بیشتر خواهد شد.

چک‌لیست تعویض پد و پیکاپ اسکنر

• تغییر رنگ یا صاف شدن سطح پیکاپ

• بروز مکرر خطای چندبرگی

• رسیدن به تیراژ اعلام‌شده توسط شرکت سازنده (مثلاً ۵۰٬۰۰۰ یا ۱۰۰٬۰۰۰ برگ)

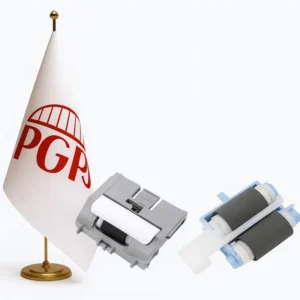

  کاربرد پد – پیشرو گستر پرگاس جنوب

سایر قطعات اسکنر مهم

مسیر تغذیه کاغذ پد و پیکاپ اسکنر

• سپراتور رولر: جداسازی کاغذها

• سنسورهای کاغذ: تشخیص وجود یا عدم وجود برگه

• شیشه باریک ADF: کیفیت تصویر و جلوگیری از خط

سیستم تصویر

• شیشه اصلی: محل عبور نور

• ماژول CIS یا CCD: قلب تصویربرداری

• لامپ و برد اصلی: منبع نور و پردازش داده

علت خطوط در تصویر اسکن

• آلودگی روی شیشه

• خش افتادن روی لنز یا آینه

• وجود گردوغبار در مسیر نوری

مواد مجاز برای تمیزکاری پد و پیکاپ اسکنر

• الکل ایزوپروپیل ۹۹٪

• دستمال میکروفایبر بدون پرز

تعمیر اسکنر یا تعویض مصرفی؟

تعویض ساده

اگر فقط مشکل چندبرگی یا گیرکردن جزئی وجود دارد، معمولاً تعویض پد و پیکاپ کافی است.

تعمیرات تخصصی

وقتی خطاها همچنان ادامه دارد، احتمال خرابی سنسور یا مدار کنترل وجود دارد و نیاز به تعمیر تخصصی است.

هزینه‌–فایده

قیمت کیت پد و پیکاپ معمولاً پایین است و تعویض آن اقتصادی‌تر از تعمیر موتور یا برد است.

ریسک قطعات غیراصل

استفاده از قطعات متفرقه باعث کاهش عمر دستگاه و افت کیفیت کشش کاغذ می‌شود.

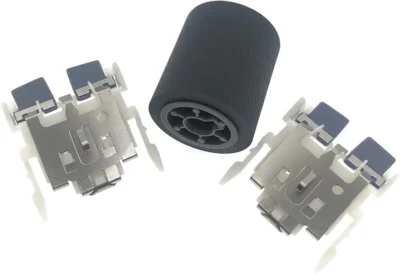

ریسک قطعات غیراصل

راهنمای خرید کیت پد و پیکاپ برای برندها

Canon

• سری DR و LiDE

• پشتیبانی از مدل‌های رومیزی و اداری

Kodak

• سری i و S

• پشتیبانی از مدل‌های حرفه‌ای آرشیوی

Avision

• سری AD، FB و AN

• مناسب برای دفاتر اسناد رسمی و شرکت‌ها

تشخیص اصالت قطعات

• بررسی بسته‌بندی و هولوگرام

• فاکتور رسمی و معتبر

• برچسب گارانتی

پیشرو گستر پرگاس جنوب

نماینده رسمی تأمین قطعات اورجینال اسکنر در ایران.

آموزش تعویض پد و پیکاپ اسکنر

آماده‌سازی

• خاموش کردن دستگاه

• جدا کردن کابل برق

• باز کردن درب ADF

مراحل تعویض پد و پیکاپ اسکنر

• خارج کردن قطعه فرسوده

• نصب قطعه جدید

تنظیم نهایی

• تست کشش کاغذ

• بررسی عدم چندبرگی

کالیبراسیون نرم‌افزاری

با نرم‌افزار رسمی برند (CaptureOnTouch، Kodak Capture Pro، Avision Button Manager).

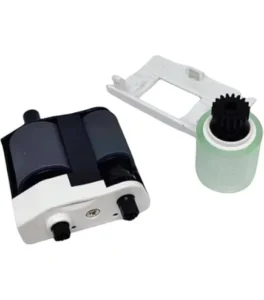

کالیبراسیون نرم‌افزاری

نگهداری پیشگیرانه پد و پیکاپ اسکنر

تمیزکاری دوره‌ای پد و پیکاپ اسکنر

• پاک‌کردن رولرها و پد با ایزوپروپیل

• تمیز کردن شیشه‌ها

تنظیمات نرم‌افزاری پد و پیکاپ اسکنر

• فعال‌سازی Multi-feed Detection

• بررسی گزارش خطاها

محیط نگهداری کاغذ

• دوری از رطوبت

• استفاده از کاغذ تمیز و صاف

چک‌لیست ماهانه پد و پیکاپ اسکنر

• تست چندبرگی

• بررسی وضوح تصویر

• تعویض مصرفی‌ها در صورت نیاز

خطاهای رایج و راه‌حل‌های پیکاپ اسکنر

چندبرگی (Double-feed)

راه‌حل: تعویض یا تمیزکاری پد.

لیز خوردن (Slip)

راه‌حل: تمیز کردن یا تعویض رولر.

کج‌کشی (Skew)

راه‌حل: بررسی مسیر کاغذ و سپراتور.

پیام‌های خطای نرم‌افزار

مانند ADF Error، Paper Jam یا Double-feed Detected.

پرسش‌های متداول (FAQ)

هر چند وقت یک‌بار باید پد و پیکاپ تعویض شود؟

بین ۵۰٬۰۰۰ تا ۱۰۰٬۰۰۰ برگ بسته به برند.

اگر بعد از تعویض هنوز چندبرگی داشتم؟

سنسور یا سپراتور نیاز به بررسی دارد.

آیا همه رولرها را می‌توان با الکل تمیز کرد؟

فقط ایزوپروپیل مناسب است.

بهترین مرکز خرید قطعات اسکنر کجاست؟

پیشرو گستر پرگاس جنوب به‌عنوان نماینده رسمی برندهای Canon، Kodak و Avision.

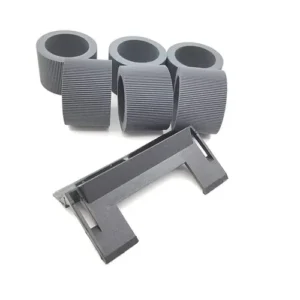

بهترین مرکز خرید قطعات

چرا پیشرو گستر پرگاس جنوب؟

خدمات فروش

• قطعات اورجینال

• گارانتی اصالت کالا

خدمات پس از فروش

• تعمیر اسکنر در محل

• سرویس سازمانی

مزایا

• مشاوره تخصصی

• تأمین سریع قطعات

تماس

برای خرید و ثبت سفارش با کارشناسان پیشرو گستر پرگاس جنوب در تماس باشید.
